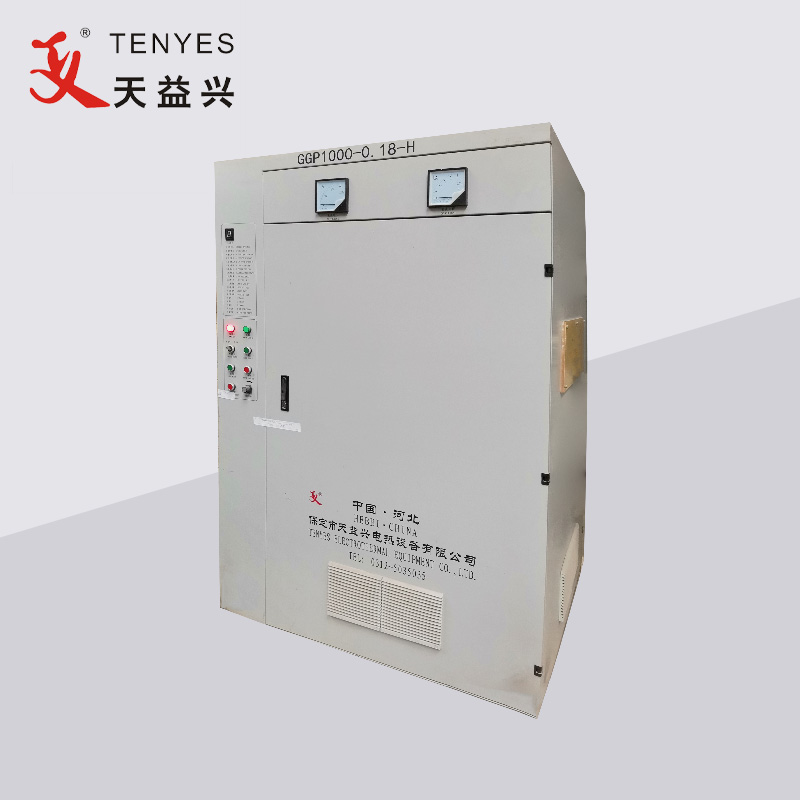

Zgrzewarka do rur o wysokiej częstotliwości o mocy 1000 kW

Zgrzewarka rur wysokiej częstotliwości TENYES 1000KW składa się głównie z transformatora olejowego obniżającego napięcie, szafy prostownika, szafy z inwerterem, konsoli, układu chłodzenia, wspornika do szafki z falownikiem, czasami również dopasowanej do sterownika prądu stałego zgodnie z wymaganiami klienta.

Wyślij zapytanie

Opis produktu

Zgrzewarka rur wysokiej częstotliwości TENYES 1000KW Zwykła trójfazowa moc prądu przemiennego (napięcie sieciowe 380 V, częstotliwość 50 Hz) jest redukowane przez transformator (napięcie sieciowe 200 V, częstotliwość 50 Hz), wchodzi do szafy prostownika, ulega prostowaniu, regulacji napięcia i filtrowaniu i staje się płynnie regulowaną mocą prądu stałego od 0 do 240 V; Wchodząc ponownie do mostka falownika (za pomocą tranzystora MOSFET dużej mocy), staje się prądem o wysokiej częstotliwości, który można dostarczyć do gniazda obciążenia w celu nagrzania indukcyjnego. Zasilacz szczelinowy falownika ma budowę modułową, a każda para jednostek napędowych może wytwarzać moc ponad 50 kW. Liczba zastosowanych jednostek napędowych różni się w zależności od mocy sprzętu, a podstawowa konstrukcja sprzętu jest taka sama niezależnie od jego wielkości. Gniazdo jest szeregową, hybrydową formą rezonansową, bez transformatora wysokiego napięcia i wyjściowego. Liczba jednostek zasilających zastosowanych w tym urządzeniu wynosi szesnaście par.

Zgrzewarka rur TENYES 1000KW o wysokiej częstotliwości Parametr (specyfikacja)

Aplikacja		Operacja parametr		Moc dostawa
Stal średnica zewnętrzna rury	Φ273-Φ406	Oceniono moc	1000 kW	Moc formularz dostawy	3AC 380 ±5%
Stal grubość paska	8,0-10,0	Oceniono Napięcie stałe	240 V	Moc formularz dostawy	3AC 380 ±5%
Spawanie tryb	Indukcja lub typ kontaktu	Oceniono Prąd stały	5000A	Moc zdolność dystrybucyjna	Większy niż 1500 kVA
Spawanie tryb	Indukcja lub typ kontaktu	Oceniono częstotliwość	150 kHz	Moc czynnik	≥0,85
Spawanie prędkość	10-20(m)	Efektywność	≥85%	Moc kabel zasilający	Każdy faza drutu miedzianego w osłonie z tworzywa sztucznego ≥1000mm² Ziemia drut ≥400mm²
