Kompaktowa spawarka rur półprzewodnikowa o wysokiej częstotliwości o mocy 100 kW

Nazwa sprzętu: Kompaktowa spawarka rur półprzewodnikowa o wysokiej częstotliwości o mocy 100 kW

Specyfikacja sprzętu: GGPY100KW

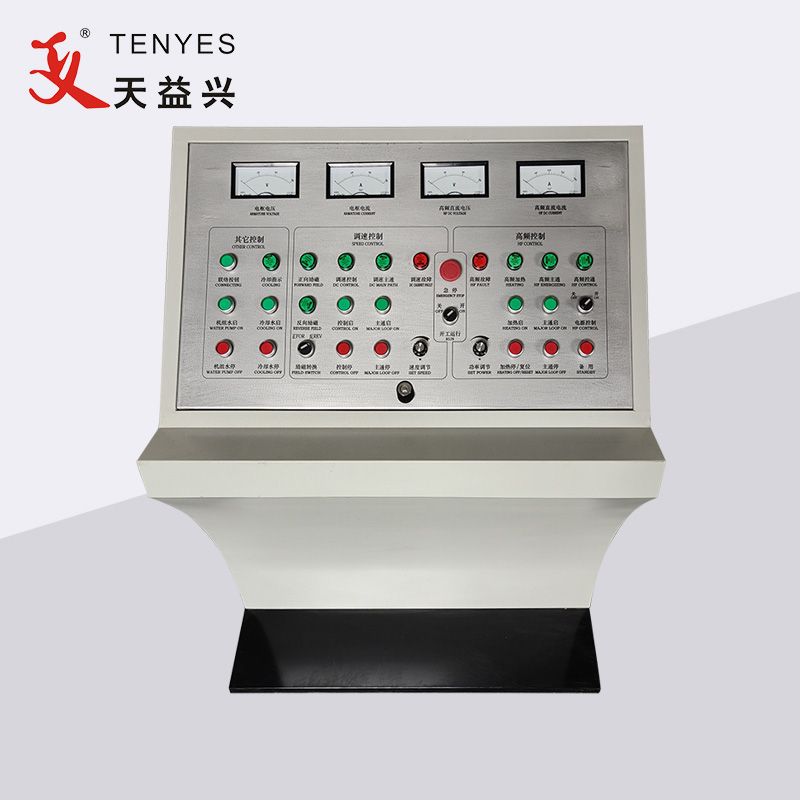

Komponenty: szafka główna, konsola operacyjna, układ chłodzenia

Zastosowanie sprzętu: używane głównie do spawania rur ze zwykłej stali węglowej, stali nierdzewnej, aluminium i innych metali nieżelaznych.

Cechy:

1. Wysoki współczynnik mocy: współczynnik mocy ≥ 0,95, dla tego urządzenia nie jest wymagany żaden dodatkowy sprzęt do kompensacji mocy biernej.

2. Oszczędność energii i wysoka wydajność: Ponieważ konwencjonalny transformator obniżający napięcie izolujące wysokiej częstotliwości został usunięty, linia łącząca została znacznie zmniejszona, co zmniejszyło straty mocy biernej. Testy wykazały, że urządzenie typu „wszystko w jednym” pozwala zaoszczędzić około 30% w porównaniu z konwencjonalnymi urządzeniami wysokiej częstotliwości w stanie półprzewodnikowym.

3. Moc wyjściowa jest stabilna: wyjściowy współczynnik tętnienia jest mały, spawana rura stalowa ma mniej zadziorów, szew spawalniczy jest bardziej jednolity, wykończenie jest wysokie, a jakość spoiny jest dobra.

4. Mały rozmiar, niewielka waga, uproszczone połączenie, pełna ochrona, czas ochrony łańcucha usterek ≤10us, wygodne debugowanie i konserwacja oraz bardziej niezawodny sprzęt.

Szereg zastosowań:

①　Średnica rury stalowej φ 7 - φ 12

②　Grubość ścianki taśmy stalowej wynosi 0,2-1 mm

③　Metoda spawania: zgrzewanie indukcyjne

④　Prędkość spawania: 60-130 M/min

Parametry operacyjne:

① Moc znamionowa: 100 kW

② Znamionowe napięcie prądu stałego: 250 V

③ Znamionowy prąd stały: 450A

④ Częstotliwość znamionowa: 600 KHZ

⑤ Ogólna wydajność: ≥ 85%

⑥ Moc wyjściowa wysokiej częstotliwości: ≥ 100 kW

Wymagania dotyczące zasilania:

① Forma zasilania: trójfazowa czteroprzewodowa częstotliwość zasilania AC, napięcie sieciowe 380 ± 5%,

② Moc zasilacza: ponad 100 kVA.

③ Współczynnik mocy: ≥ 0,85

④ Kabel zasilający: plastikowy drut miedziany ≥ 75 mm²na fazę, przewód uziemiający ≥ 30mm²

Kompaktowa spawarka do rur półprzewodnikowych o wysokiej częstotliwości o mocy 100 kW. Zawiera prostownik i falownik.

część prostownicza: służy do zmiany trójfazowego prostownika 380 V AC na regulowany prąd stały 0-250 V po regulacji napięcia, tak aby zaspokoić potrzeby późniejszej jednostki inwertorowej. Wbudowany trójfazowy mostek prostowniczy, kondensator ładujący, mostek IGBT, reaktor wygładzający, urządzenie filtrujące, obwód sterujący i ochronny oraz przyrząd wyświetlający.

Charakterystyka obwodu sterującego prostownika: jest sterowany przez mikrokomputer jednoukładowy (mcs89c51) i cyfrowy układ scalony o dużej skali, zapewniający wysoką precyzję sterowania, szybką reakcję i wyraźny wyświetlacz stanu.

Tryb ochrony oprogramowania: wysokie przetężenie (9), niskie przetężenie (8), usterka zewnętrzna (4), awaria zasilania wejściowego (zanik fazy, przepięcie, podnapięcie, poważna asymetria napięcia trójfazowego, wyświetlacz 3), usterka wody chłodzącej (2), nieprawidłowy stosunek napięcia do prądu (L), usterka inwertera (Y).

Ochrona sprzętu: ochrona głównego wyłącznika, absorpcja pojemności rezystancyjnej, ochrona rezystancji (ochrona odgromowa), ochrona przed szybkim topieniem.

część falownika: odwraca prąd 0-250 DC wysyłany przez szafkę prostownika na prąd o wysokiej częstotliwości setek kHz, aby spełnić wymagania spawanych rur.

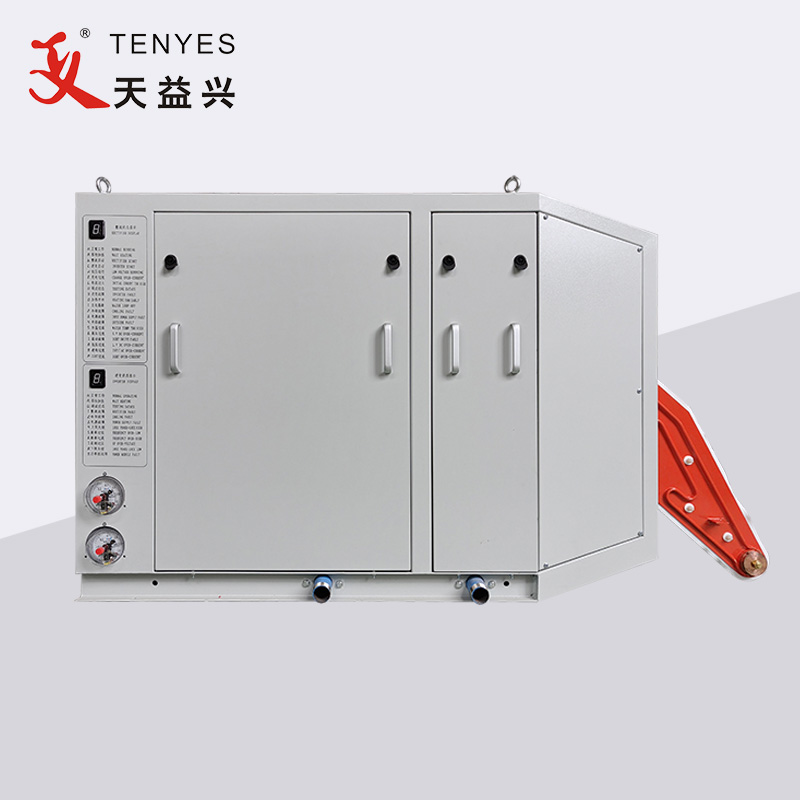

Szafa falownika składa się z następujących części: jednostki mocy, kondensatora kanałowego, reaktancji upływu, obwodu sterującego, klimatyzatora chłodzącego itp.
