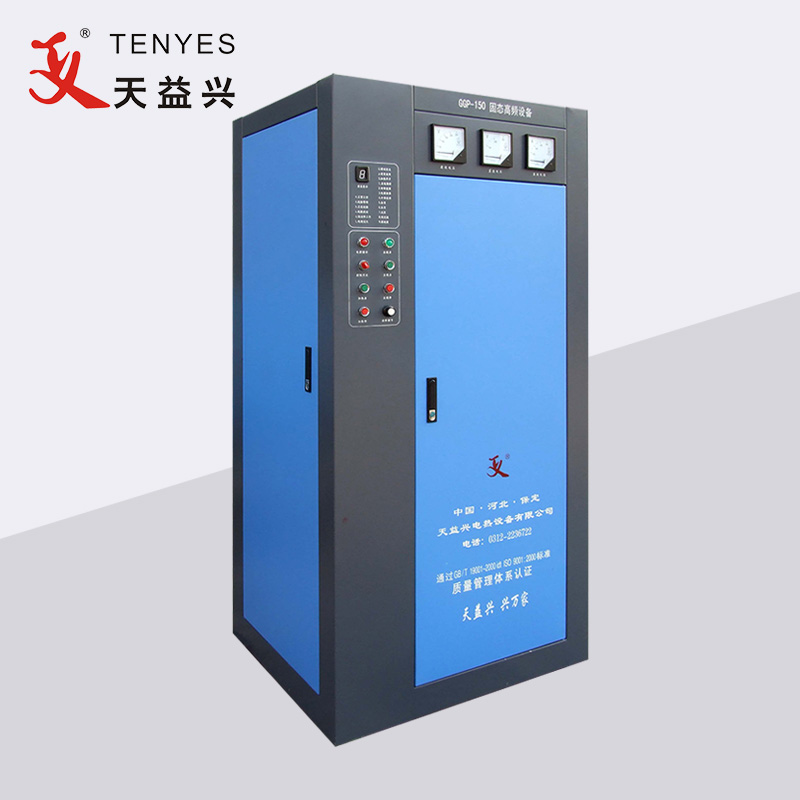

Zgrzewarka rur o wysokiej częstotliwości o mocy 150 kW

Zgrzewarka do rur wysokiej częstotliwości TENYES o mocy 150 kW wykorzystuje trójfazowy prąd przemienny (napięcie sieciowe 380 V, częstotliwość 50 HZ) poprzez transformator obniżający napięcie przechodzący do mostka prostowniczego (trójfazowy mostek prostowniczy SCR) staje się prądem stałym impulsowym, a ten prąd stały przepływa przez falę filtrującą przejdź do mostka falownika (wykorzystuje tranzystor MOSFET dużej mocy) i przejdź do prądu o wysokiej częstotliwości, a ten prąd o wysokiej częstotliwości zasila obciążenie i może być używany do spawania rur. Mostek falownika przyjmuje strukturę modułową, a każda para jednostek mocy falownika może wytwarzać moc powyżej 50 kW, korzystać z różnych urządzeń zasilających i wykorzystywać różne ilości jednostek mocy, ale podstawowa struktura jest taka sama. Obwód zbiornika przyjmuje strukturę szeregową i równoległą, nie ma wyjściowego transformatora spawalniczego, nie ma wysokiego napięcia i zmniejsza straty na dostawie.

Wyślij zapytanie

Opis produktu

Eksport zgrzewarki rur wysokiej częstotliwości o mocy 150 kW do Etiopii

Eksport zgrzewarki rur wysokiej częstotliwości o mocy 150 kW do Kambodży

Parametry techniczne zgrzewarki rur wysokiej częstotliwości o mocy 150 kW

Znamionowa moc wyjściowa: 150 kW

Tryb spawania: typ indukcyjny

Znamionowe napięcie prądu stałego: 240 V

Znamionowy prąd stały: 750A

Częstotliwość znamionowa: 400 KHZ

Cała wydajność: η≥85%

Napięcie zasilania: 3-fazowe 380V/50Hz (urządzenie może pracować przy napięciu 380V±5%)

Moc dystrybucji mocy: ≥200kVA

Współczynnik mocy: ≥0,85

Kabel zasilający: każda faza kabla miedzianego w osłonie z tworzywa sztucznego ≥150 mm², przewód uziemiający ≥75 mm²

Szafka wyjściowa falownika

Zapewniając zasilacz wysokiej częstotliwości do spawania rur stalowych, IRFP460 i dioda szybkiego odzyskiwania (FRD) DSEI60-06P amerykańskiej korporacji IR i niemieckiej korporacji IXYS są wykorzystywane do tworzenia konwertera energii elektrycznej jako głównego urządzenia zasilającego. Moc wyjściowa jednowarstwowego modułu mocy wynosi ponad 50 kW, zgrzewarka rur wysokiej częstotliwości o mocy 150 kW, w której zastosowano 3-warstwowy moduł mocy (w przeciwieństwie do 150 kW) równolegle do całej maszyny. Znamionowa częstotliwość robocza wynosi 350 kHz. Maksymalna moc wyjściowa całej maszyny może przekraczać 150 KW. Te same moduły mocy mają wymienność.

Obwód sterujący przyjmuje mikrokomputer jako rdzeń i konfiguruje inne urządzenia peryferyjne. Wszystkie elementy sterujące są zintegrowane na dwóch płytkach (jedna to prostownik, druga to falownik). Dzięki zapewnieniu pełnej funkcjonalności oprogramowania i sprzętu komputerowego, najlepszej regulacji prostownika i falownika oraz porównaniu z oryginalnym sprzętem lampowym wysokiej częstotliwości, ma on następujące zalety:

Jakość spawanej rury jest dobra: porównanie pokazuje, że szerokość i nagrzewanie złącza spawanego są równe, a zadziory spawalnicze są niewielkie.

Oszczędność energii: Testy pokazują, że to urządzenie oszczędza energię elektryczną o ponad 30% w porównaniu z innymi urządzeniami lampowymi o tych samych specyfikacjach i w tych samych warunkach pracy.

Oszczędność wody: Ze względu na niskie rozpraszanie nie potrzebuje zbyt dużej ilości wody, więc zużycie wody jest o ponad 50% mniejsze niż w przypadku lampy elektronowej o tej samej specyfikacji.

Mała objętość, niewielka waga: Ze względu na fakt, że główne urządzenia zasilające (MOSFET, pojemność itp.) są małe i nie ma żadnych urządzeń takich jak regulator napięcia żarnika, dopasowana cewka, zbiornik siatkowy, transformator spawalniczy itp. ponadto ma niskie napięcie robocze i dużą gęstość upakowania, a jego całkowita objętość jest o ponad 50% mniejsza niż w przypadku innych urządzeń lampowych o tych samych specyfikacjach.

Łatwa obsługa: jest natychmiast dostępny po otwarciu i może natychmiast się zatrzymać. Nie ma potrzeby wstępnego podgrzewania go w lampie elektronowej, ani też dalszego chłodzenia po jego zatrzymaniu.

Bezpieczne użytkowanie: Lampa elektronowa należy do urządzeń wysokiego napięcia. Kiedy działa, panuje wysokie ciśnienie o wartości dziesięciu tysięcy woltów. Jednakże MOSFET jest urządzeniem niskonapięciowym i pracuje w trybie rezonansu równoległego (w przeciwieństwie do rezonansu seryjnego niektórych producentów), którego najwyższe napięcie wynosi zaledwie kilkaset woltów i generalnie nie może spowodować obrażeń ciała.

wygodna konserwacja: wyraźne wyświetlanie awarii.

Powyższe modele mogą być używane w wersji półprzewodnikowej o mocy znamionowej 150 kW i częstotliwości 400 KHZ.
