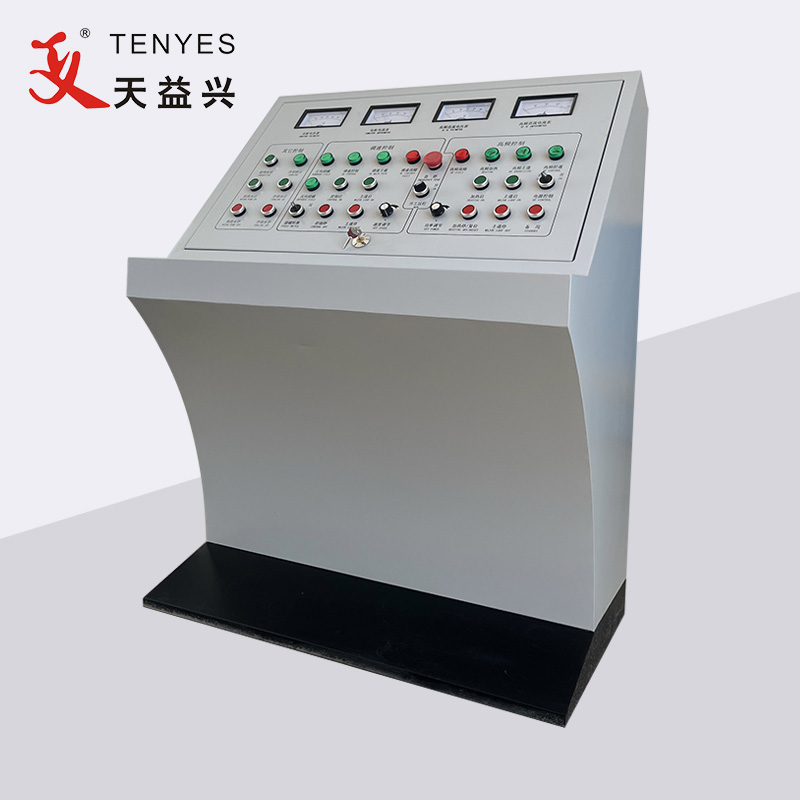

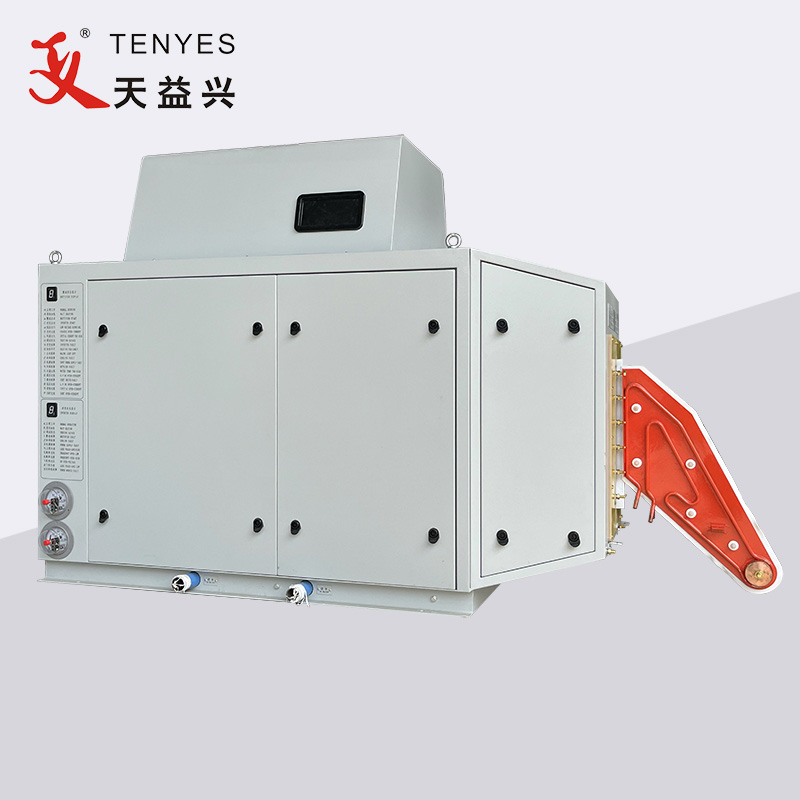

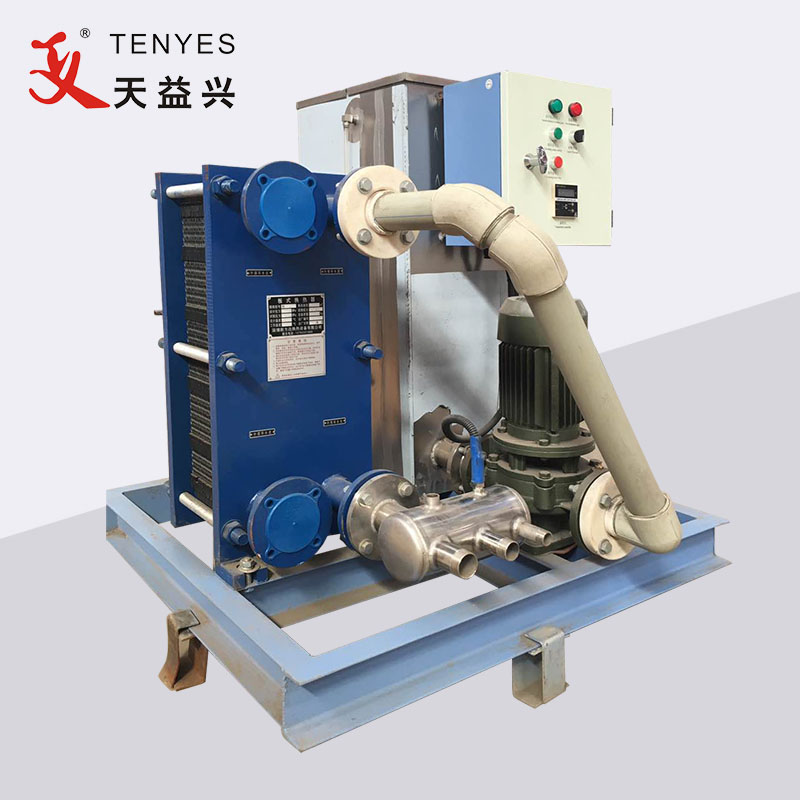

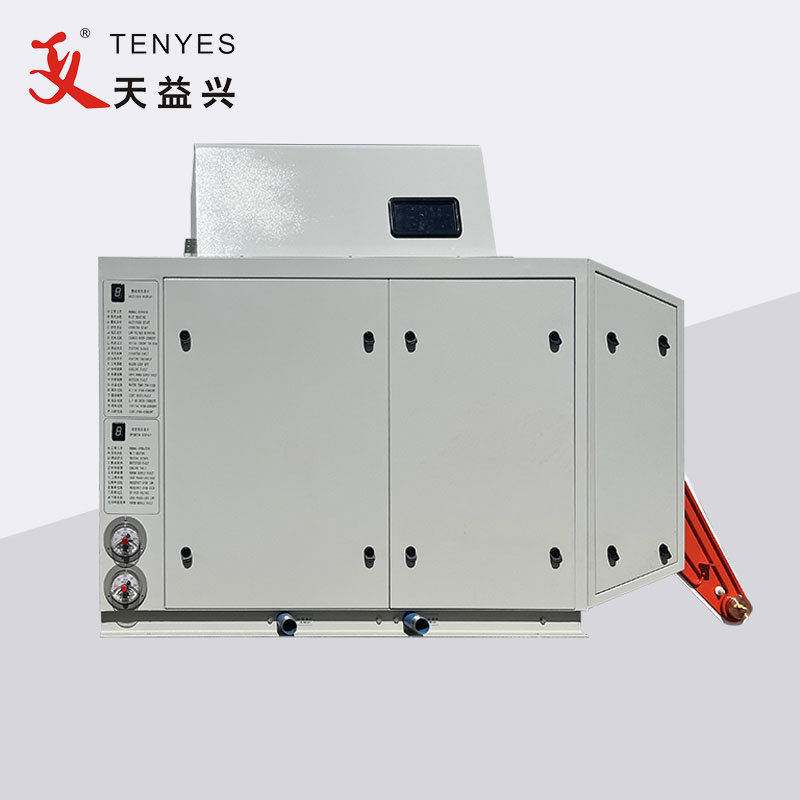

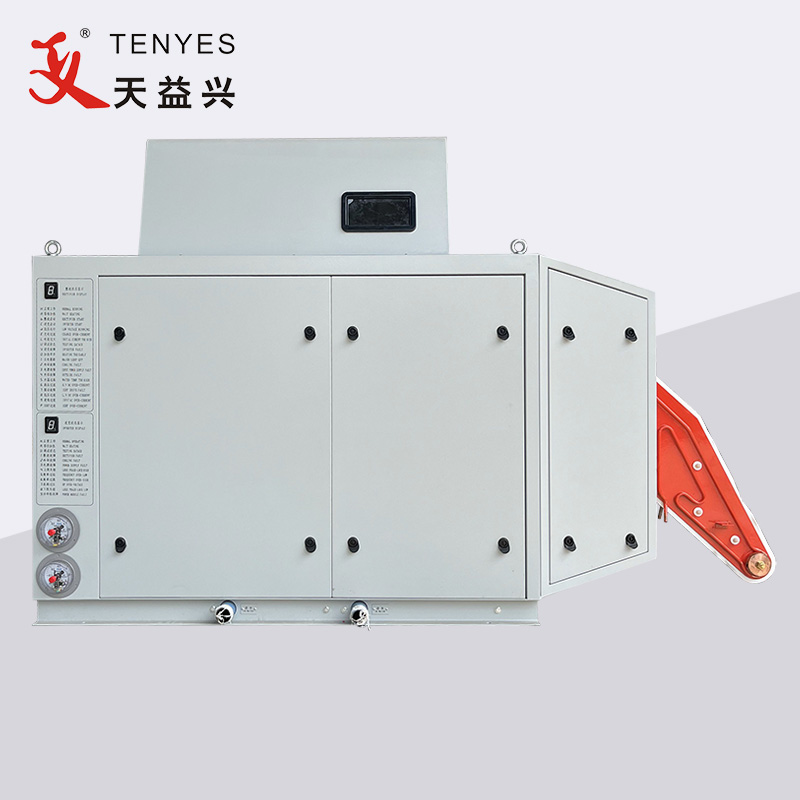

Kompaktowa spawarka rurowa o mocy 150 kW, półprzewodnikowa i wysokiej częstotliwości

Ponieważ prostownik tyrystorowy wykorzystuje sterowanie z przesunięciem fazowym, regulacja mocy polega na regulacji napięcia poprzez zmianę kąta wyzwalania. Obwód pochłania falę sinusoidalną o brakującym kącie z sieci energetycznej i pozostawia inną część fali sinusoidalnej o brakującym kącie w sieci energetycznej. Oczywiście lewa część zawiera dużą liczbę harmonicznych. Jednocześnie współczynnik mocy jest niski ze względu na różne fazy napięcia i prądu (im niższe napięcie wyjściowe DC, tym niższy współczynnik mocy).

Teoretyczne obliczenia i testy pokazują, że gdy kąt wyzwalania trójfazowego, w pełni sterowanego prostownika mostkowego wynosi zero lub gdy używany jest niesterowany prostownik mostkowy złożony z diod, generowane harmoniczne są bardzo małe, a współczynnik mocy bardzo wysoki (ponad 0,9). Jednak w praktyce musi posiadać funkcję ciągłej regulacji napięcia prądu stałego (czyli regulacji mocy wyjściowej), a sprzęt nie może wiecznie pracować przy pełnym napięciu. Aby sprzęt miał minimalną zawartość harmonicznych, najwyższy współczynnik mocy i regulowaną moc wyjściową, za niesterowanym mostkiem prostowniczym należy dodać kolejne urządzenie regulujące napięcie.

Dlatego po intensywnych badaniach opracowaliśmy technologię prostownika sterowanego numerycznie i uzyskaliśmy patent krajowy (zl201520767232.X).

Trójfazowy czteroprzewodowy prąd przemienny 380 V, 50 Hz stosowany w przemyśle ogólnym jest prostowany przez „trójfazowy mostek prostowniczy” (składający się z sześciu diod ZP i jednorazowego prostowania), aby uzyskać pulsujący prąd stały o częstotliwości 300 Hz, a następnie przekształcany w gładki prąd stały po filtrowaniu LC (złożony z reaktancji i pojemności), a następnie przekształcony w prąd przemienny o kontrolowanej częstotliwości i napięciu większym niż dziesięć kHz po inwersji i regulacji napięcia za pomocą jednofazowego mostka falownika (złożonego z czterech grup IGBT), następnie przechodzi w pulsację niskiego napięcia DC po obniżeniu napięcia transformatora wysokiej częstotliwości i prostowaniu diody (rektyfikacja wtórna), a następnie staje się gładkim DC niskiego napięcia po wygładzeniu i filtrowaniu reaktancji lub kondensatora.

Jednofazowy mostek falownika złożony z IGBT ma dwie funkcje: falownik i regulację napięcia. Innymi słowy, napięcie wyjściowe można regulować w zależności od potrzeb produkcyjnych, jednocześnie zamieniając prąd stały na prąd przemienny.

Transformator wysokiej częstotliwości wykorzystuje ferryt jako materiał przewodzący magnetycznie, a pierwotny współczynnik transformacji jest projektowany zgodnie z potrzebami, przy małej objętości, niskim koszcie i wysokiej wydajności przewodzenia.

Kompaktowa spawarka rur półprzewodnikowa wysokiej częstotliwości TENYES o mocy 150 kW z technologią prostowania sterowaną numerycznie PWM ma następujące zalety:

1) Wysoki współczynnik mocy: współczynnik mocy ≥ 0,92, nie ma potrzeby dodawania sprzętu do kompensacji mocy biernej.

2) Niskie zanieczyszczenie harmonicznymi: ogólnie rzecz biorąc, nie ma potrzeby dodawania dodatkowego sprzętu do oczyszczania harmonicznych

3) Stabilna moc wyjściowa: tętnienie wyjściowe ≤ 0,2%, a zadziory spawanej rury są bardziej równomierne.

4) Szybka prędkość ochrony: czas ochrony przed blokowaniem usterek ≤ 10 μ S. Sprzęt jest bardziej niezawodny.

5) Wysoka wydajność energetyczna: ponieważ zmniejszona jest utrata mocy biernej, poprawia się wydajność całej maszyny.
