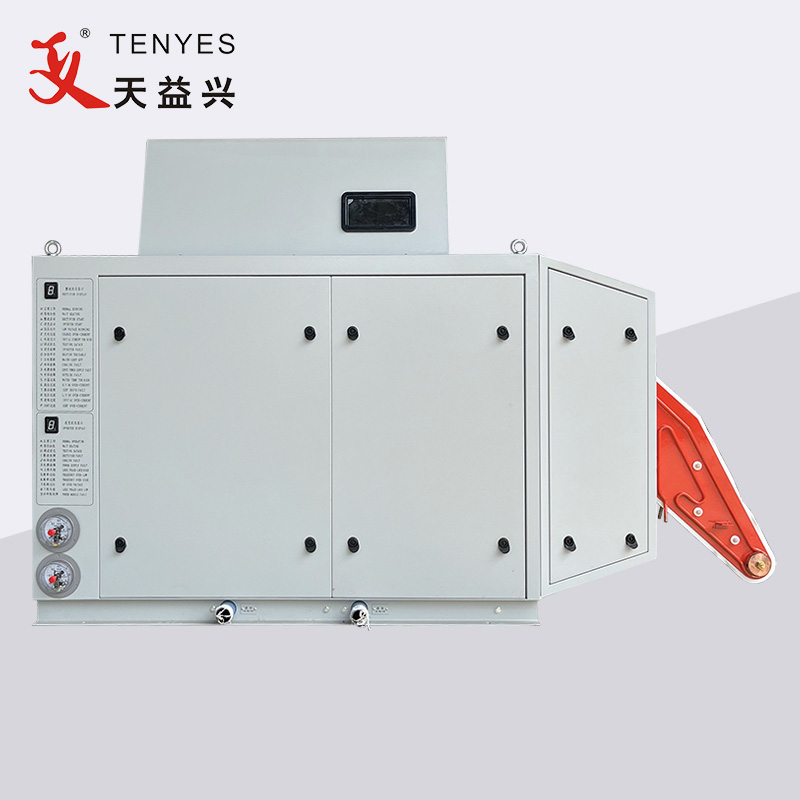

Kompaktowa spawarka rur półprzewodnikowa o mocy 300 kW i wysokiej częstotliwości

Parametry techniczne

Krótkie wprowadzenie i zalety kompaktowej spawarki rur półprzewodnikowej o wysokiej częstotliwości o mocy 300 kW

Drodzy klienci, dziękujemy za wybranie naszego sprzętu. Dołożymy wszelkich starań, aby współpracować z Tobą w dobrej wierze, aby nasz sprzęt i obsługa posprzedażna działały dobrze, aby zapewnić najlepszą wydajność i zapewnić Ci maksymalne korzyści.

Aby uniknąć niepotrzebnych strat, chcielibyśmy teraz opisać więcej szczegółów na temat wymagań dotyczących instalacji i użytkowania sprzętu oraz problemów, na które należy zwrócić uwagę.

Sprzęt ten jest maszyną zaawansowaną technologicznie i został starannie opracowany przez inżynierów naszej firmy w oparciu o powszechnie stosowaną przez naszą firmę wysoką częstotliwość półprzewodnikową. Również ta spawarka jest stosowana w dziedzinie rur spawanych ze szwem prostym (spawanie indukcyjne, zgrzewanie kontaktowe), hartowaniu, lutowaniu twardym i tak dalej. W porównaniu z oryginalnym i normalnym półprzewodnikowym sprzętem wysokiej częstotliwości ma następujące zalety:

1. Mały rozmiar i niewielka waga: Część prostownicza i część inwertera są zainstalowane w jednej szafce. Instalacja jest zwarta i rozsądna. Całkowita objętość jest o 50% mniejsza niż w przypadku zwykłego sprzętu wysokiej częstotliwości o tej samej specyfikacji, a waga jest zmniejszona o ponad 30%.

2. Oszczędność energii i wody: bez transformatora obniżającego napięcie kable połączeniowe są oczywiście krótsze, a współczynnik mocy wynosi aż 0,95, co zmniejsza wiele strat w liniach lub kablach. Testy wykazały, że sprzęt ten pozwala zaoszczędzić ponad 5% energii elektrycznej w porównaniu ze zwykłym sprzętem półprzewodnikowym wysokiej częstotliwości o tej samej specyfikacji.

3. Część prostownicza wykorzystuje niekontrolowany mostek prostowniczy diodowy, więc nie ma potrzeby rozpoznawania fazy, a trójfazowy zasilacz ABC jest podłączony swobodnie, co jest wygodne do testowania i konserwacji.

Opis obwodu głównego

Obwód główny tego urządzenia jest w zasadzie taki sam, jak tyrystorowy zasilacz o częstotliwości pośredniej (patrz załączony rysunek). Trójfazowy prąd przemienny 380 V wchodzi do trójfazowego mostka pełnego sterowania i staje się pulsującym prądem stałym. Reaktor wygładzający i urządzenie filtrujące przekształcają ten filtr prądu stałego w prosty prąd stały, a następnie stają się zbiornikiem zasilania prądem przemiennym o wysokiej częstotliwości poprzez jednofazowy mostek falownika. Obwód (kondensator i cewka tworzą zbiornik) działa jak oscylacyjne źródło energii.

Poniżej schemat elektryczny urządzenia:
