Zgrzewarka do rur o wysokiej częstotliwości o mocy 500 kW

TENYES jest wiodącym producentem maszyn do zgrzewania rur wysokiej częstotliwości w Chinach. Dzięki ponad 20-letniemu doświadczeniu w tej dziedzinie TENYES stał się zaufanym dostawcą dla firm i wykonawców poszukujących niezawodnego źródła maszyn spawalniczych wysokiej częstotliwości. TENYES zapewnia doskonałą obsługę posprzedażową i wsparcie techniczne, aby zapewnić swoim klientom łatwą obsługę spawarki. Zgrzewarka rur wysokiej częstotliwości o mocy 500 kW ma ponad 20 rodzajów środków ochronnych zainstalowanych na całej maszynie, aby zmaksymalizować stabilność sprzętu i zapobiec uszkodzeniu sprzętu. Wszystkie informacje o alarmach są przetwarzane przez centralę sterującą i wysyłane do systemu PLC. Dzięki ekranowi wyświetlacza personel zajmujący się konserwacją może łatwo zrozumieć przyczynę awarii sprzętu i dowiedzieć się, jak sobie z nią poradzić.

Wyślij zapytanie

Opis produktu

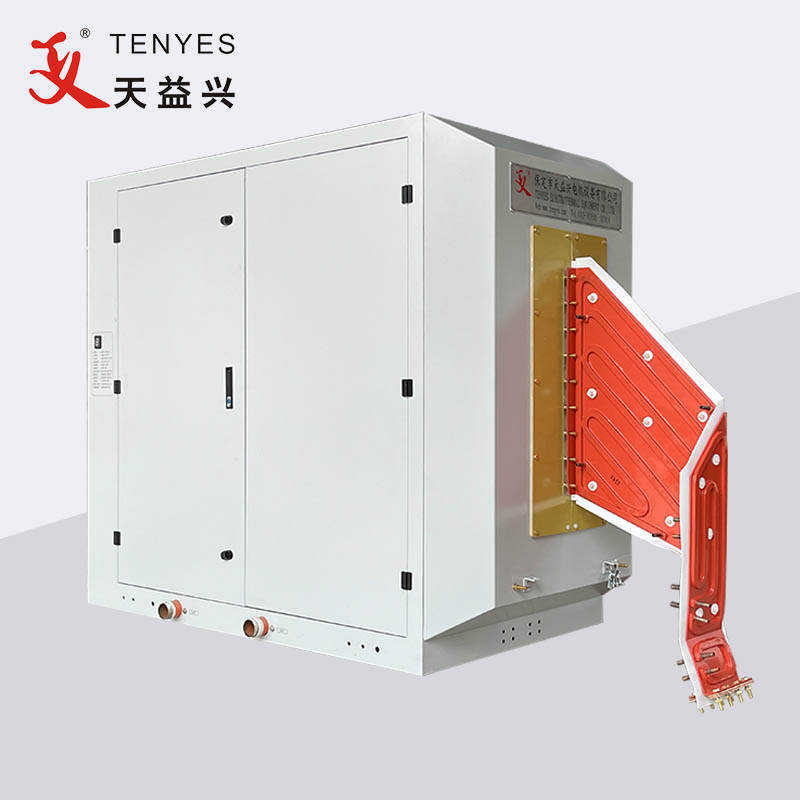

Sprzęt składa się głównie z transformatora, szafy prostownika i szafy inwertera. Stosowany głównie w liniach produkcyjnych rur ze szwem prostym o wysokiej częstotliwości.

Zasada działania zgrzewarki rurowej wysokiej częstotliwości o mocy 500 kW:

Zwykła trójfazowa moc prądu przemiennego (napięcie sieciowe 380 V, częstotliwość 50 Hz) jest redukowane przez transformator (napięcie sieciowe 200 V, częstotliwość 50 Hz), trafia do szafy prostownika, ulega prostowaniu, regulacji napięcia i filtrowaniu i staje się płynnie regulowaną mocą prądu stałego od 0 do 240V; Wchodząc ponownie do mostka falownika (za pomocą tranzystora MOSFET dużej mocy), staje się prądem o wysokiej częstotliwości, który można dostarczyć do gniazda obciążenia w celu nagrzania indukcyjnego.

Zasilacz szczelinowy falownika ma budowę modułową, a każda para jednostek napędowych może wytwarzać moc ponad 50 kW. Liczba zastosowanych jednostek napędowych różni się w zależności od mocy sprzętu, a podstawowa konstrukcja sprzętu jest taka sama niezależnie od jego wielkości. Gniazdo jest szeregową, hybrydową formą rezonansową, bez transformatora wysokiego napięcia i wyjściowego. Liczba jednostek mocy zastosowanych w tym urządzeniu wynosi dziesięć par.

Główne zalety tej zgrzewarki rur wysokiej częstotliwości o mocy 500 kW to:

1. Brak wysokiego napięcia, bezpieczeństwo, niezawodność i wydajność.

2. Głównymi komponentami są wszystkie importowane produkty takich firm jak IR, IXYS i Siemens.

3. Przyjęcie modulacji szerokości impulsu lub obwodu regulacji napięcia sterowanego mikrokomputerem, stabilna regulacja, wysoka dokładność i niskie zakłócenia harmoniczne.

4. Zakres mocy można płynnie regulować w zakresie od 0 do 100% i posiada systemy ochrony przed awariami, takie jak przepięcie i przetężenie.

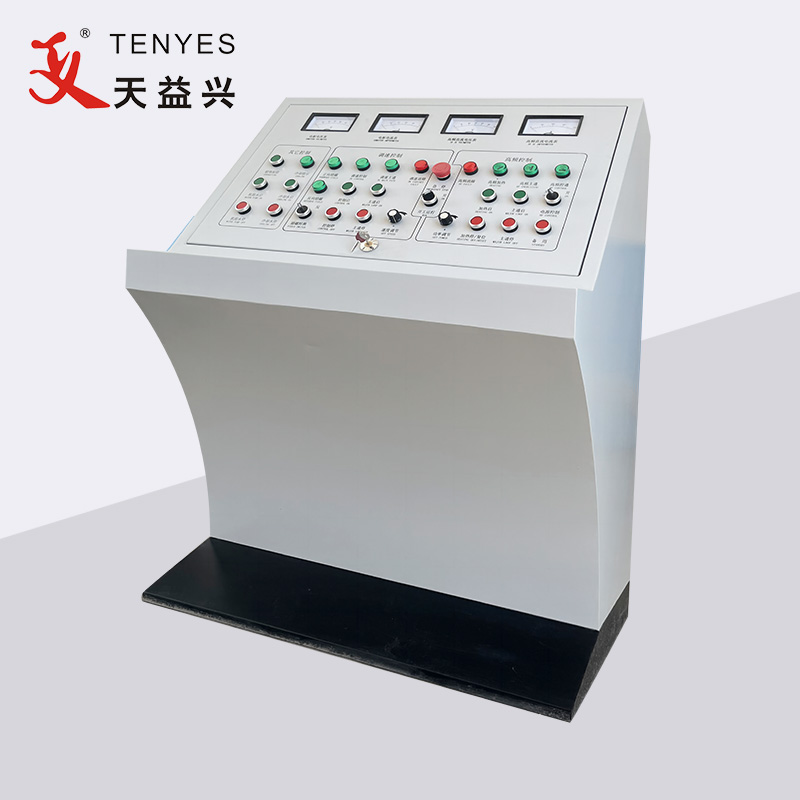

5. Cyfrowe wyświetlanie stanu pracy, prosta obsługa i wygodna konserwacja.

6. Dobra jakość spawania, jednakowa szerokość spoiny i ciepło, z niewielką liczbą zadziorów wewnętrznych i zewnętrznych.

Aplikacja		Parametr operacji		Wymagania dotyczące zasilania
Rura stalowa OD	Φ114-Φ219	Moc znamionowa	500 kW	Formularz zasilania	3AC 380±5%
Grubość taśmy stalowej	4,0-10,0	Znamionowe napięcie prądu stałego	240 V
Tryb spawania	Typ indukcyjny lub kontaktowy	Znamionowy prąd stały	2500A	Moc zasilacza	Większa niż 600 kVA
		Częstotliwość znamionowa	200 kHz	Współczynnik mocy	≥0,85
Prędkość spawania	10-20(m)	Efektywność	≥85%	Kabel zasilający	plastik-miedź ≥500mm² Kabel uziemiający ≥250mm²
		Moc wyjściowa HF	≥500kW
