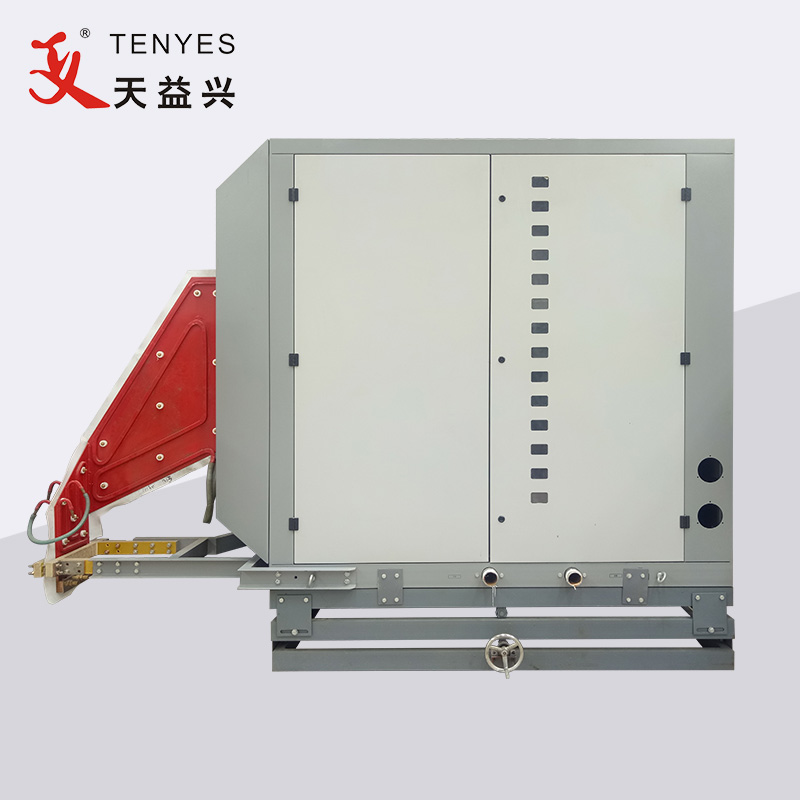

Zgrzewarka do rur o wysokiej częstotliwości o mocy 700 kW

Zgrzewarka rur wysokiej częstotliwości TENYES 700KW składa się głównie z transformatora, szafy prostownika i szafy inwertera. Stosowany jest głównie w linii produkcyjnej rur spawanych wzdłużnie o wysokiej częstotliwości.

Wyślij zapytanie

Opis produktu

Jak to działa:

Zwykły trójfazowy prąd przemienny (napięcie sieciowe 380 V, częstotliwość 50 Hz) jest obniżany przez transformator (napięcie sieciowe 200 V, częstotliwość 50 Hz), wchodzi do szafy prostownika i po prostownictwie, regulacji napięcia i filtrowaniu staje się regulowanym w sposób ciągły prądem stałym w zakresie od 0 do 240 V. ; Następnie wchodzi do mostka falownika (za pomocą tranzystora MOSFET dużej mocy) i staje się prądem o wysokiej częstotliwości, który jest dostarczany do koryta obciążenia i może być wykorzystany do nagrzewania indukcyjnego.

Zasilacz falownika ma budowę modułową, każda para jednostek mocy może wytwarzać moc ponad 50 kW, moc sprzętu jest inna, liczba zastosowanych jednostek mocy jest inna, a podstawowa struktura sprzętu jest taka sama niezależnie od rozmiar. Korytko ma postać rezonansu mieszanego szeregowo-równoległego, nie ma w nim wysokiego napięcia i nie ma transformatora wyjściowego. Liczba jednostek napędowych zastosowanych w tym sprzęcie wynosi czternaście par.

Główne zalety zgrzewarki rurowej TENYES 700KW wysokiej częstotliwości:

1. Brak wysokiego napięcia, bezpieczeństwo, niezawodność i wydajność

2. Głównymi komponentami są produkty importowane, takie jak: IR, IXYS i Siemens.

3. Zastosowano modulację szerokości impulsu lub obwód regulacji napięcia sterującego mikrokomputerem, ze stabilną regulacją, wysoką precyzją i małymi zakłóceniami harmonicznymi.

4. Zakres mocy można regulować bezstopniowo w zakresie 0-100%, z zabezpieczeniem przed przepięciem, przetężeniem i innymi zabezpieczeniami przed awariami.

5. Wyświetlacz stanu pracy jest cyfrowy, obsługa jest prosta, a konserwacja wygodna.

6. Jakość spawania jest dobra, szerokość i ciepło spoiny są jednakowe, a zadziorów wewnętrznych i zewnętrznych jest niewiele.

Zakres zastosowania:

Spawanie rur stalowych, spawanie rur ze stali nierdzewnej, spawanie rur aluminiowych, spawanie rur miedzianych, spawanie wiązką H, spawanie rur o specjalnych kształtach

Główne parametry techniczne zgrzewarki rur wysokiej częstotliwości o mocy 700 kW

Model: GGP700-0.2-H

Zakres		Parametry operacyjne		Zasilanie
Średnica zewnętrzna rury	Φ140-Φ406	Moc znamionowa	700 kW	Zasilanie	3-fazowe napięcie prądu przemiennego 380 ±5%
Grubość taśmy stalowej	6,0-14,0	Znamionowe napięcie prądu stałego	240 V
Tryb spawania	wprowadzenie kontakt	Znamionowy prąd stały	3500A	Pojemność mocy	Większy niż 850KVA
		Częstotliwość znamionowa	200 kHz	Współczynnik mocy	≥0,85
Prędkość spawania	10-20 m/min	efektywność	≥85%	Kabel zasilający	Kabel ≥700mm² uziemienie ≥350 mm²
