Wewnętrzna spawarka półprzewodnikowa wysokiej częstotliwości z transformatorem suchym

Ta spawarka półprzewodnikowa wysokiej częstotliwości TENYES Inside Dry Transformer została specjalnie zaprojektowana do spawania rur ze szwem prostym.

Wykorzystuje komponenty dużej mocy z amerykańskiej diody szybkiego odzyskiwania IR IRFP460 MOSFET i niemieckiej firmy IXYS DSEI60-06A. Kondensator C dużej mocy i cewka indukcyjna L tworzą równoległy obwód rezonansowy górnego napięcia w trybie prądowym, który nie wymaga transformatora wyjściowego. Tym samym nie tylko poprawia wydajność, ale także zwiększa niezawodność spawacza.

Wprowadzenie do spawarki półprzewodnikowej wysokiej częstotliwości TENYES SCR Inside Dry Transformer

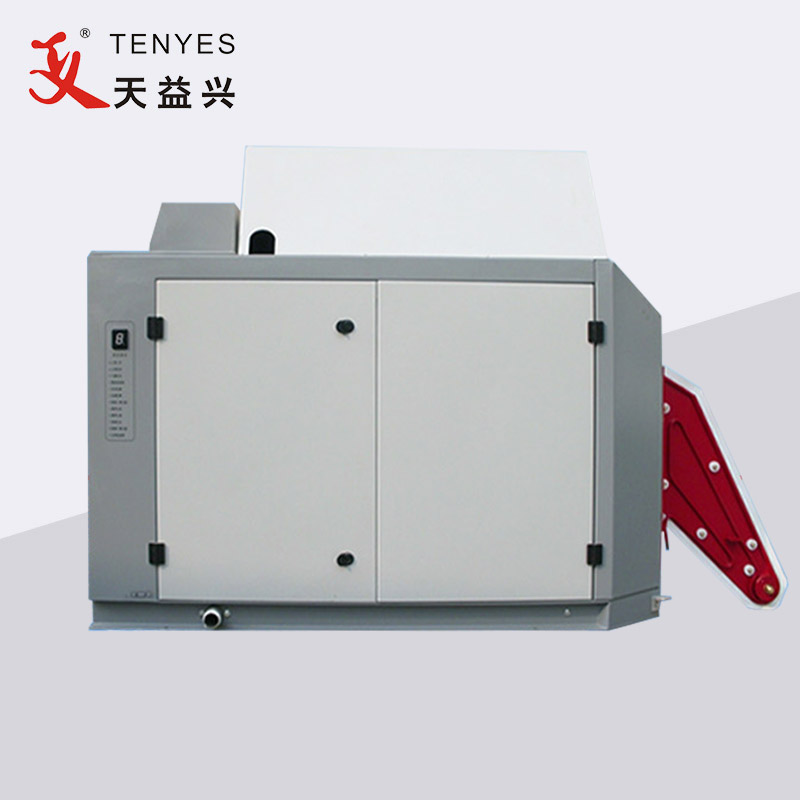

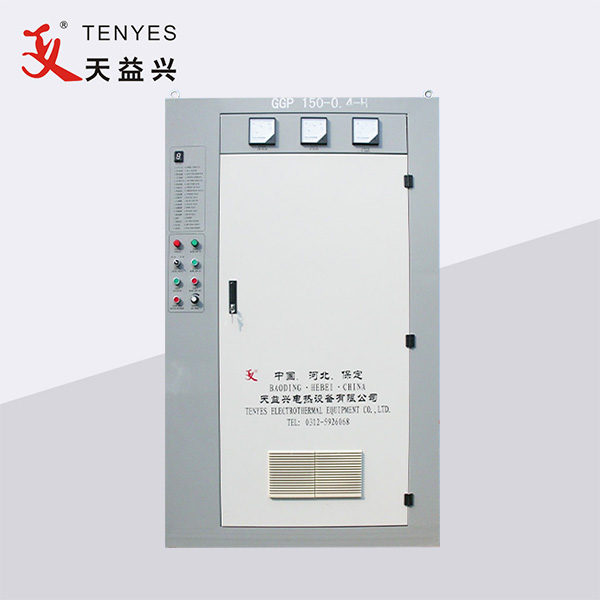

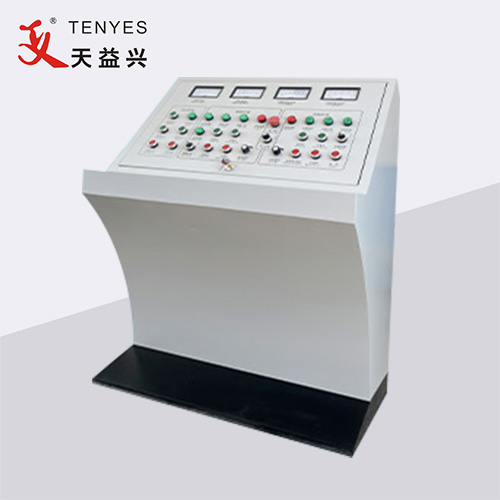

Ta spawarka półprzewodnikowa wysokiej częstotliwości TENYES SCR Inside Dry Transformer jest najbardziej stabilną spawarką rur i jest objęta roczną gwarancją. Spawarka półprzewodnikowa wysokiej częstotliwości TENYES SCR Inside Dry Transformer składa się głównie z szafy prostowniczej, szafy inwertera (w tym klimatyzatora), konsoli, układu chłodzenia i transformatora obniżającego napięcie. Przyjmujemy tradycyjną technologię prostowania SCR. Możemy wyprodukować spawarkę półprzewodnikową wysokiej częstotliwości SCR Inside Dry Transformer od 50 kW do 1200 kW.

TENYES SCR Inside Dry Transformer Parametr spawacza półprzewodnikowego wysokiej częstotliwości (specyfikacja)

Funkcja i zastosowanie spawarki półprzewodnikowej wysokiej częstotliwości TENYES SCR Inside Dry Transformer

Spawacz Zakres zastosowania SCR Inside Dry Transformer Solid State Spawarka wysokiej częstotliwości:

Stosowany jest głównie do spawania różnego rodzaju podłużnych rur stalowych, takich jak stal niskowęglowa, stal o wysokiej wytrzymałości, stal stopowa itp.

Funkcje spawarki półprzewodnikowej wysokiej częstotliwości SCR Inside Dry Transformer:

1. Brak wysokiego napięcia, bezpieczeństwo, niezawodność i wydajność.

2. Głównymi komponentami są produkty znanych na całym świecie marek, takie jak: IR, IXYS i Siemens itp.

3. Obwód sterowania napięciem i prądem z podwójnym sprzężeniem zwrotnym, stabilna regulacja, wysoka precyzja, małe zakłócenia.

4. Zakres mocy można płynnie regulować w zakresie 0-100%, z zabezpieczeniem przed przepięciem, przetężeniem i innymi zabezpieczeniami przed awariami.

5. Wyświetlacz stanu pracy jest cyfrowy, obsługa jest prosta, a konserwacja wygodna.

6. Jakość spawania jest dobra, a szerokość i ciepło spoiny są jednolite.

TENYES SCR Inside Dry Transformer Szczegóły spawarki półprzewodnikowej wysokiej częstotliwości

Podstawowa zasada działania spawarki półprzewodnikowej wysokiej częstotliwości SCR Inside Dry Transformer: po zmniejszeniu zwykłego trójfazowego prądu przemiennego przez transformator, wchodzi on do szafy prostownika i staje się stale regulowanym prądem stałym po prostowaniu, regulacji napięcia i połączeniach filtrujących ; Następnie wchodzi do mostka falownika (główny element mocy wykorzystuje tranzystor MOSFET dużej mocy) i zmienia się w prąd o wysokiej częstotliwości, który można wykorzystać do nagrzewania indukcyjnego poprzez zasilanie koryta obciążenia. Zasilacz falownikowy ma budowę modułową, każda para jednostek napędowych może wytwarzać moc ponad 50 kW, a liczba zastosowanych jednostek napędowych różni się w zależności od mocy sprzętu. Korytko ma postać rezonansu mieszanego szeregowo-równoległego, nie ma w nim wysokiego napięcia i nie ma transformatora wyjściowego.
