Kompaktowa spawarka do rur półprzewodnikowych HF o nowej konstrukcji

Zamiast tradycyjnego, oddzielnego układu szaf prostownikowych i szaf inwerterowych, ta kompaktowa spawarka rur HF o nowej konstrukcji półprzewodnikowa integruje dwie podstawowe jednostki funkcjonalne w jedną kompaktową szafę. Integracja ta nie tylko zmniejsza całkowitą powierzchnię sprzętu poprzez uproszczenie struktury systemu, ale także skraca odległość wewnętrznego okablowania między dwiema jednostkami, minimalizując zakłócenia sygnału i poprawiając stabilność przenoszenia mocy podczas procesu produkcji rur spawanych.

Kompaktowa spawarka rur Solid State HF zwykle składa się z następujących części:

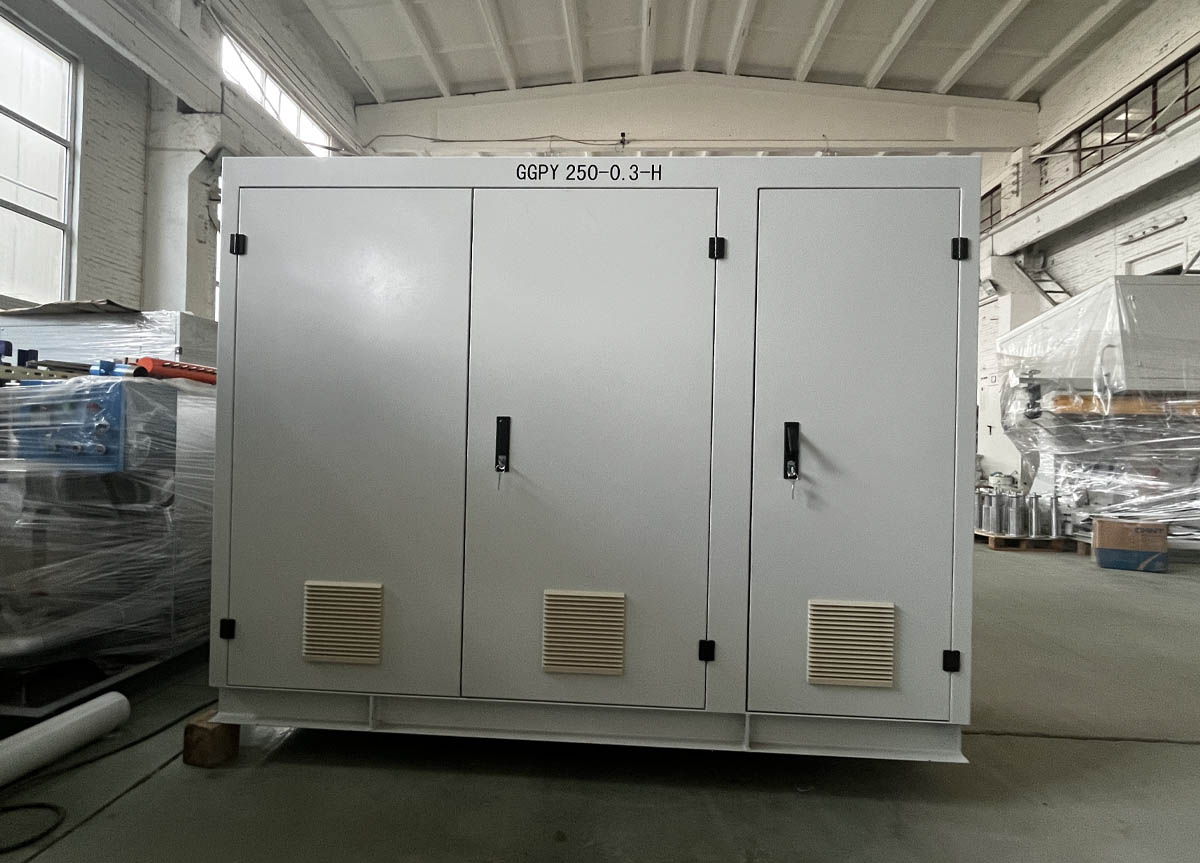

1. Nowa konstrukcja Kompaktowa spawarka do rur półprzewodnikowych HF Szafka główna:

Używamy tej nowej konstrukcji, dzięki czemu prostownik i szafka inwertera znajdują się w jednej szafie. Ta nowa konstrukcja pozwala zaoszczędzić więcej miejsca i ułatwia podłączenie kabli przez klienta. Obecnie projektujemy dla tej nowej konstrukcji moc od 50 kW do 400 kW. W przypadku większej spawarki o większej mocy nadal sugerujemy użycie oddzielnego rodzaju spawarki do rur.

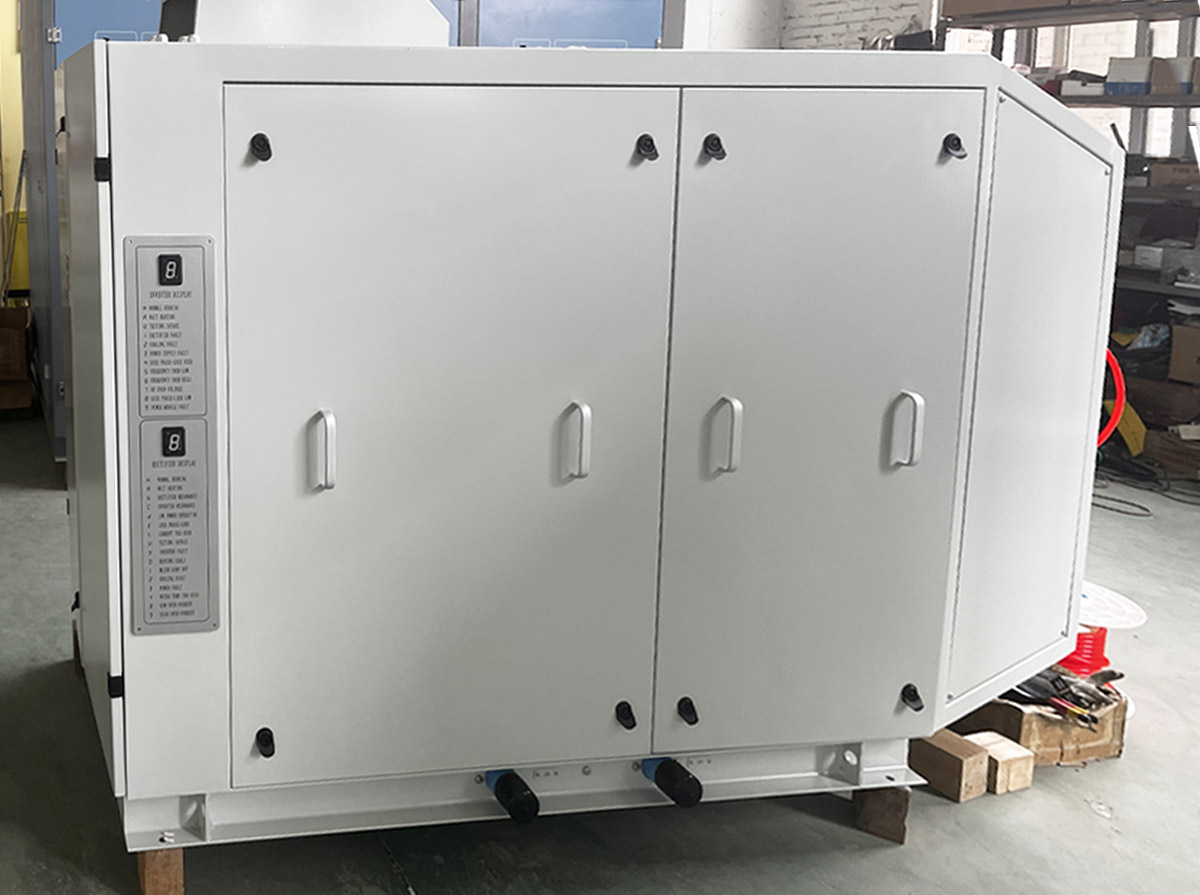

2.Sucha szafka transformatorowa

Wewnątrz tej suchej szafy transformatorowej wyposażyliśmy suchy transformator obniżający napięcie, który zamiast tradycyjnego transformatora olejowego może z łatwością zakończyć dostawę do wielu krajów.

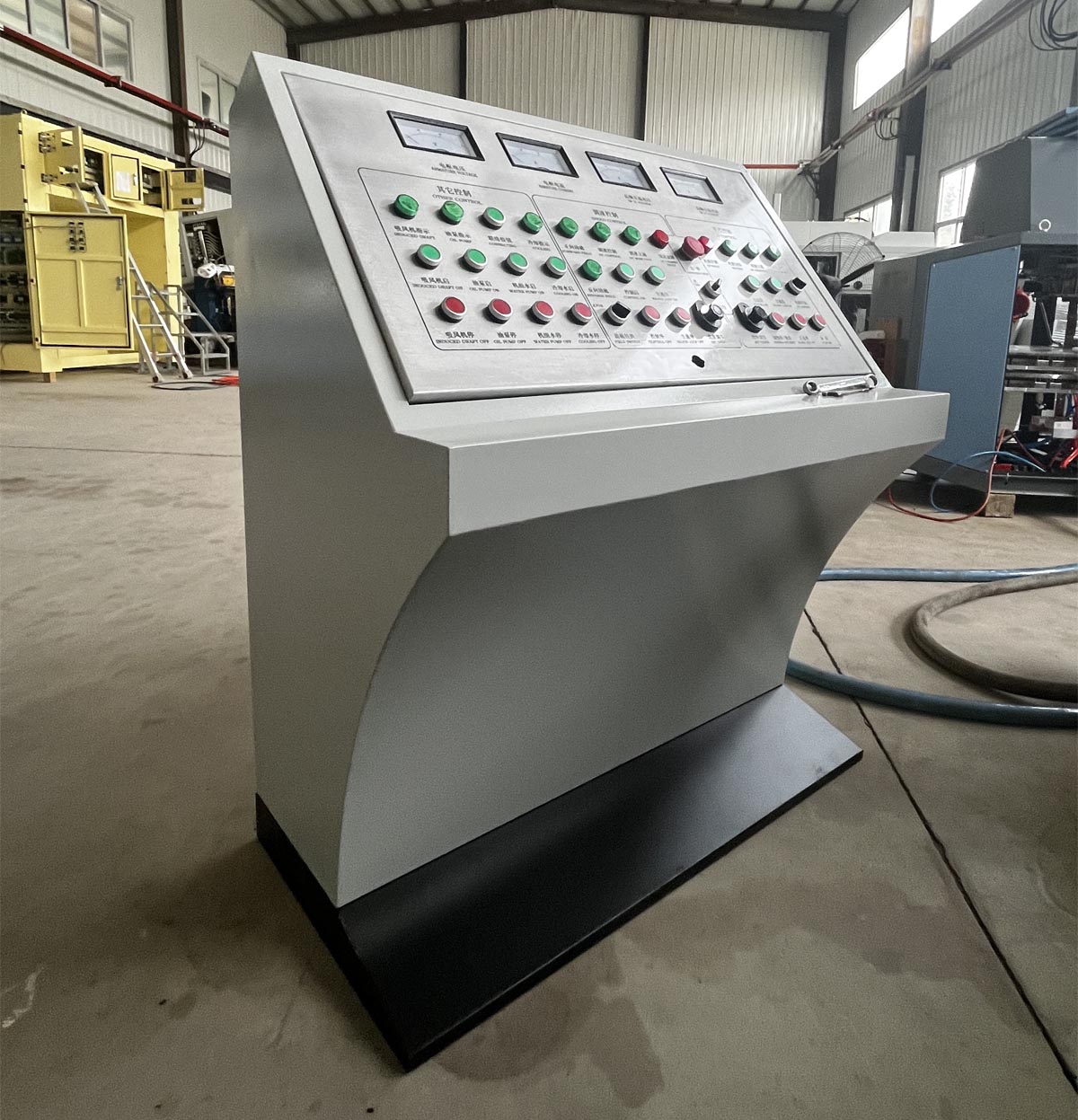

3.Konsola

Centralna konsola sterownicza umożliwia zdalną obsługę kompaktowej spawarki rur półprzewodnikowej HF, szafy sterującej prędkością (sterownika), chłodnicy wody, wentylatorów itp. Sprzęt.

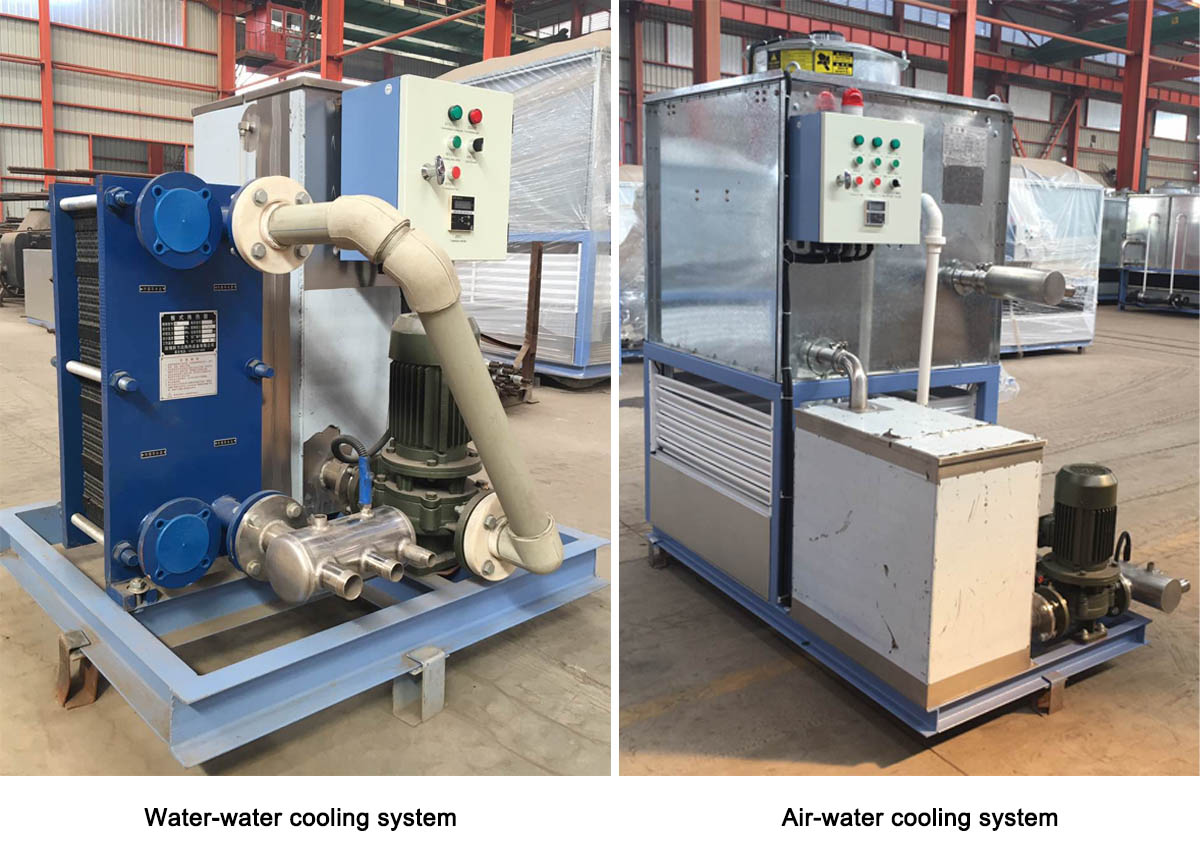

4. systemy chłodzenia: opcjonalnie układ chłodzenia woda-woda lub układ chłodzenia powietrze-woda

Układ chłodzenia spawarki do rur kompaktowych HF o nowej konstrukcji półprzewodnikowej jest stosowany głównie do wewnętrznego chłodzenia w obiegu zamkniętym spawarki wysokiej częstotliwości i chłodzonych wodą szaf sterowniczych prędkości (sterownika). Zwykle mają dwa rodzaje: układ chłodzenia powietrzem i wodą i układ chłodzenia wodą. Układ chłodzenia powietrze-woda może pracować niezależnie, a układ chłodzenia woda-woda musi być wyposażony w wieżę chłodniczą lub basen. Urządzenie to zajmuje niewielką powierzchnię, a temperatura wody na wlocie źródła zasilania grzewczego jest skutecznie kontrolowana poniżej 40° C, aby zapewnić długoterminową stabilność sprzętu grzewczego.
